不锈钢扳把式快速接头

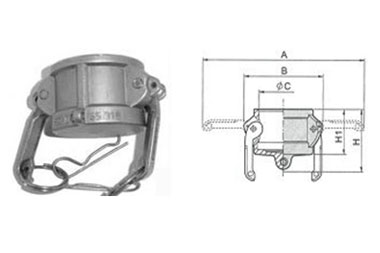

DC型-阴堵头 不锈钢扳把式快速接头
尺寸 内径 A B φC H1 H
1/2” 15
3/4” 20 115.0 57.0 32.4 30.0 40.0
1” 25 137.0 65.6 37.3 39.0 53.0
1-1/4” 32 183.0 77.0 46.0 46.0 61.0
1-1/2” 40 191.0 85.0 54.0 48.0 64.0
2” 50 201.0 96.0 63.7 53.0 68.0
2-1/2” 65 213.0 110.4 76.5 58.0 82.0
3” 80 267.0 133.0 92.2 58.0 83.0
4” 100 296.0 166.0 120.2 63.0 93.0

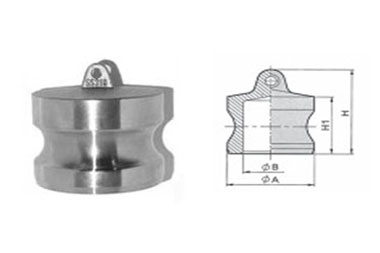

DP型-阳接头
尺寸 内径 φA φB H1 H
1/2” 15
3/4” 20 32.0 21.2 25.0 35.0
1” 25 36.7 23.8 30.5 44.5
1-1/4” 32 45.5 28.6 37.7 52.7
1-1/2” 40 53.4 36.0 38.7 53.7
2” 50 63.0 45.5 42.8 57.8
2-1/2” 65 75.7 56.4 46.0 71.0
3” 80 91.5 73.2 46.0 72.0
4” 100 119.5 100.0 50.0 76.0

备注:材质提供铝合金、不锈钢、黄铜、PP材质等;提供外贸出口来图定做;欢迎外国宾客前来洽谈合作。压力21bar,密封件提供:VITON(氟胶), SILICON(硅胶), EPDM, NBR(丁晴)
